Descripción

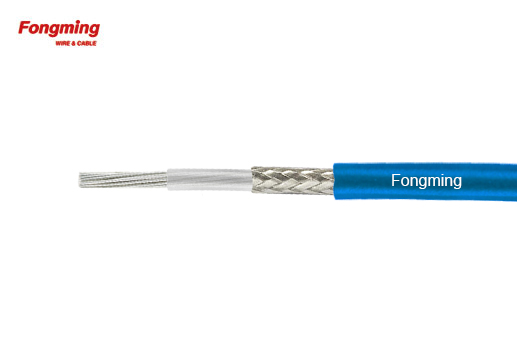

Nombre: Cable de ETFE con Brindaje
Modelo: AWM 11341
Calibre: 50~15AWG
Especificación
Voltaje Clasificado: 300V
Temperatura de Servicio: 105℃
Construcción
Conductor: Cobre Desnudo /Cobre Estañado
Aislamiento: ETFE
Brindaje: Cobre Estañado
Cubierta: PVC Estruido
Estándares: UL758, UL1581
Calibre AWG | Estructura de Conductor (No./mm) | Diámetro (mm) | Espesor de Aislamiento (mm) | Diámetro (mm) | Espesor de Brindaje (mm) | Diámetro (mm) | Espesor de Cubieta (mm) | Diámetro Exterior (mm) |
50 | 1/0.0251 | 0.0251 | 0.28 | 0.5851 | 0.2 | 0.9851 | 0.43 | 1.90±0.05 |
48 | 1/0.0315 | 0.0315 | 0.5915 | 0.2 | 0.9915 | 0.43 | 1.90±0.05 | |
46 | 1/0.0399 | 0.0399 | 0.5999 | 0.2 | 0.9999 | 0.43 | 1.95±0.05 | |
44 | 1/0.051 | 0.051 | 0.611 | 0.2 | 1.011 | 0.43 | 1.95±0.05 | |
42 | 1/0.064 | 0.064 | 0.624 | 0.2 | 1.024 | 0.43 | 1.95±0.05 | |
40 | 1/0.079 | 0.079 | 0.639 | 0.2 | 1.039 | 0.43 | 1.95±0.05 | |
38 | 1/0.102 | 0.102 | 0.662 | 0.2 | 1.062 | 0.43 | 1.95±0.05 | |
36 | 7/0.05 | 0.15 | 0.71 | 0.2 | 1.11 | 0.43 | 2.05±0.05 | |
34 | 7/0.06 | 0.18 | 0.74 | 0.2 | 1.14 | 0.43 | 2.05±0.05 | |
32 | 7/0.08 | 0.24 | 0.8 | 0.2 | 1.2 | 0.43 | 2.10±0.05 | |
30 | 7/0.1 | 0.30 | 0.86 | 0.2 | 1.26 | 0.43 | 2.15±0.05 | |
28 | 7/0.127 | 0.38 | 0.94 | 0.2 | 1.34 | 0.43 | 2.25±0.05 | |
26 | 7/0.16 | 0.48 | 1.04 | 0.2 | 1.44 | 0.43 | 2.35±0.05 | |
24 | 7/0.2 | 0.60 | 1.16 | 0.2 | 1.56 | 0.43 | 2.45±0.05 | |
22 | 7/0.254 | 0.76 | 1.32 | 0.2 | 1.72 | 0.43 | 2.65±0.05 | |
20 | 7/0.32 | 0.96 | 1.52 | 0.2 | 1.92 | 0.43 | 2.85±0.05 | |
18 | 7/0.39 | 1.17 | 1.73 | 0.2 | 2.13 | 0.43 | 3.05±0.05 | |
16 | 19/0.3 | 1.50 | 2.06 | 0.2 | 2.46 | 0.43 | 3.40±0.10 |
