Tipo JAlambre termopar
Descripción
Nombre: cable de termopar
Modelo: tipo J-GTG-P
Tamaño: 2 * 26-2 * 14AWG

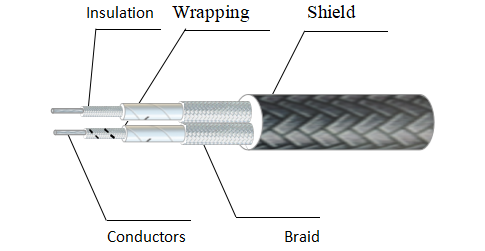

Estructura
Conductor: Ni-Cr positivo, Copel negativo
Aislamiento: trenza de fibra de vidrio con revestimiento de resina de silicona
Color: Positivo: Blanco con franja negra Negativo: Blanco
Envoltura: cinta de PTFE
Trenza: Trenza de fibra de vidrio con revestimiento de resina de silicona
Color: P&N: Blanco
Escudo: alambre de acero inoxidable
Talla (AWG) | Conductor Estructura P&N (mm) | Diámetro (mm) | Aislamiento Grosor (mm) | Diámetro (mm) | Envase Grosor (mm) | Diámetro (mm) | Trenza Grosor (mm) | Diámetro (mm) | Proteger Grosor (mm) | Diámetro (mm) |
2 * 26 | 7 / 0,16 | 0.48 | 0.2 | 0.9 | 0.1 | 1.1 | 0.2 | 1.5 | 0.2 | 1,9 ± 0,2 * 3,4 ± 0,2 |
2 * 24 | 7 / 0,2 | 0.6 | 0.2 | 1.0 | 0.1 | 1.2 | 0.2 | 1.6 | 0.2 | 2,0 ± 0,2 * 3,6 ± 0,2 |
2 * 22 | 7 / 0,25 | 0.75 | 0.2 | 1.2 | 0.1 | 1.4 | 0.2 | 1.8 | 0.2 | 2,2 ± 0,2 * 4,0 ± 0,2 |
2 * 20 | 11 / 0,25 | 0.96 | 0.2 | 1.4 | 0.1 | 1.6 | 0.2 | 2.0 | 0.2 | 2,4 ± 0,2 * 4,4 ± 0,2 |
2 * 18 | 17 / 0,25 | 1.19 | 0.2 | 1.6 | 0.1 | 1.8 | 0.2 | 2.2 | 0.2 | 2,6 ± 0,2 * 4,8 ± 0,2 |
2 * 16 | 27 / 0,25 | 1.50 | 0.2 | 1.9 | 0.1 | 2.1 | 0.2 | 2.5 | 0.2 | 2,9 ± 0,2 * 5,4 ± 0,2 |
2 * 14 | 42 / 0,25 | 1.87 | 0.2 | 2.3 | 0.1 | 2.5 | 0.2 | 2.9 | 0.2 | 3,3 ± 0,2 * 6,2 ± 0,2 |
